расходомер ttfm 6.1

110000₸

Описание
Расходомер TTFM 6.1 идеально подходит для очищенной чистой воды, сырой воды, охлаждающей воды, химикатов, гидравлического масла, воды с низкой проводимостью, водно-гликолевых растворов, а также дизельного и мазута. Устройство работает путем измерения разницы во времени прохождения ультразвуковых звуковых импульсов, передаваемых от одного преобразователя к другому. Время между передачей и получением сигналов измеряется расходомером. Установите ультразвуковые преобразователи расходомера TTFM 6.1 Transit-Time на внешней стороне трубы и используйте встроенную 5-кнопочную клавиатуру для ввода материала трубы, внешнего диаметра, толщины стенки и типа жидкости. TTFM 6.1 отобразит правильное расстояние между датчиками и метод крепления.
Основные Характеристики
Спецификация: Описание:
Рабочие параметры Для чистых жидкостей в полных трубах с содержанием твердых частиц или пузырьков газа менее 2%.
Программирование Встроенная 5-кнопочная клавиатура с выбором языка меню на английском, французском и испанском языках.
Корпус для электроники Поликарбонат NEMA4X (IP 66) с прозрачной небьющейся крышкой.
Диапазон скоростей потока От ±0,02 до 12,2 м/с (от ±0,07 до 40 футов/с)
Точность ±1% от показания от 0,46 м/с до 12,2 м/с (от 1,5 фут/с до 40 фут/с); ±0,0046 м/с (±0,015 фут/с) для скоростей ниже 0,46 м/с (1,5 фут/с)
Повторяемость и линейность: ±0,25 %
Отображать Белая матрица с подсветкой — отображает 5-значный расход с плавающей запятой, 14-значный сумматор, состояние реле, режим работы и меню калибровки.
Входная мощность 100–240 В переменного тока, 50/60 Гц, максимум 10 ВА
Опционально: 9–32 В постоянного тока, максимум 10 Вт
Аналоговый выход Изолированный 4–20 мА, 0–5 В, максимальная нагрузка 1 кОм
Реле управления 2 реле, форма «C», сухие контакты, номинал 5 А SPDT; программируемый сигнал тревоги расхода и/или импульс, пропорциональный расходу
Опционально: 4 дополнительных (всего 6), номинал 5 А SPDT
Регистратор данных Встроенный регистратор данных емкостью 128 МБ с USB-выходом и программным обеспечением Windows. Емкость примерно для 26 миллионов точек данных
Рабочая температура (электроника) От -20 °C до 60 °C (от -5 °F до 140 °F)
Приблизительный вес в упаковке 5,5 кг (12 фунтов)

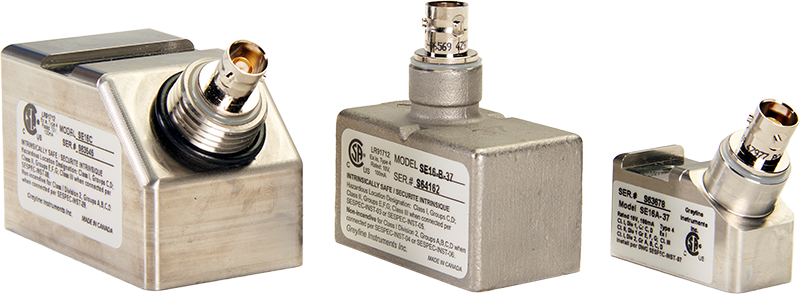

Характеристики датчика
Название спецификации: Описание:
Диаметр трубы (рекомендуется) SE16A: от 15 до 40 мм (от 0,5 до 1,5 дюйма)
SE16B: от 50 до 250 мм (от 2 до 10 дюймов)
SE16C: от 300 до 1200 мм (от 12 до 48 дюймов)
Диаметр трубы (подходит для) SE16A: от 15 до 150 мм (от 0,5 до 6 дюймов)
SE16B: от 50 до 1200 мм (от 2 до 48 дюймов)
SE16C: от 100 до 1200 мм (от 4 до 48 дюймов)
Материалы труб Любой металлический или пластиковый звукопроводящий материал, включая углеродистую сталь, нержавеющую сталь, ковкий чугун, ковкий чугун с бетонной облицовкой, чугун, ПВХ, ПЭВП, ПВДФ, стекловолокно, медь, латунь, алюминий и трубы со связующими вкладышами, включая эпоксидную смолу, резину, и тефлон
Рабочая частота SE16A: 2,56 МГц
SE16B: 1,28 МГц
SE16C: 640 кГц
Рабочая Температура От -40 °C до 150 °C (от -40 °F до 300 °F)
Монтажный комплект преобразователя SE16A: Включает направляющую из нержавеющей стали с трубными зажимами, встроенную линейку и соединительную ленту.
SE16B: Включает набор кронштейнов датчика из нержавеющей стали, зажимы, выравнивающую планку и соединительную ленту.
SE16C: Включает набор кронштейнов датчика из нержавеющей стали, зажимы и средства выравнивания. брусок со встроенной линейкой и стяжной лентой
Кабели преобразователей Трехосный, 7,6 м (25 футов) с разъемами BNC и уплотнительными кожухами; выдвигается до 152,4 м (500 футов)
Опасные места
Сертифицированная невоспламеняемость для класса I, раздела 2, групп A, B, C, D
Опционально: сертифицированная искробезопасность для класса I, раздела 1, групп C, D; Класс II, группы E, F, G; Класс III; Вкл. Тип 4
Опционально: сертифицированный искробезопасный для установки датчика в зоне 0 ATEX.IECEx, Ex ia IIB T4 Ga, опасная зона

Параметры
Параметры: Описание:
Варианты датчиков
(рекомендуемые диаметры труб) SE16A: от 15 до 40 мм (от 0,5 до 1,5 дюйма)
SE16B: от 50 до 250 мм (от 2 до 10 дюймов)
SE16C: от 300 до 1200 мм (от 12 до 48 дюймов)
Протоколы промышленной автоматизации Modbus RTU через RS-485 или HART (выбирается на месте)
Кабели преобразователей Трехосный 15,2 м (50 футов) с разъемами BNC и герметизирующими кожухами
Трехосный 30,5 м (100 футов) с разъемами BNC и герметизирующими кожухами
Обогреватель корпуса Термостатический контроль до -40 °C (-40 °F); рекомендуется для температур ниже 0 °C (32 °F)
солнцезащитный крем Солнцезащитный кожух для наружной установки
В наличии: 10
